건축사 사무소에서 리모델링을 위한 2D 도면을 신속하게 생성하기 위해서 FJD P2 라이다 스캐너를 구매했습니다. 하루에 40여곳 이상을 방문하여 빠르게 현장을 실측하여 리모델링을 위한 도면을 작성하는데 필요한 스캔실습과 스캔데이타를 PC에서 Trion Model로 다운로드하여 이를 도면을 생성하기 위해 필요한 과정에 대해서 교육을 하는 동영상이고, 이를 간략하게 편집하여 보여드립니다.
스캔 데이터 불러오기부터 시작
Trion 스캐너로 촬영한 .fjdslam2 파일을 Trion Model에 로딩하면 '포인트 클라우드 매핑' 창이 나타납니다. 여기서 첫 번째 중요한 선택을 하게 됩니다.
반드시 확인해야 할 초기 설정:
- 사용한 스캐너 모델 선택 (S2 또는 P2)
- 스캔 환경 선택 (실내/실외)
- 좌표계 설정 (가장 중요!)
한국 좌표계 정확히 설정하기
'Coord System' 항목에서 검색창에 'Korea'를 입력하세요. 현장 위치에 맞는 정확한 좌표계를 선택해야 합니다. 예를 들어 'Korea 2000 / Central Belt 2010' 등 프로젝트에 맞는 좌표계를 선택하는 것이 정확한 측량 결과를 위한 필수 단계입니다.
컬러링으로 현실감 더하기
인스타 카메라로 촬영한 동영상 데이터를 불러들이면 포인트 클라우드와 정합하여 컬러링이 됩니다. 흑백 점군 데이터가 실제 현장 색상으로 표현되면서 훨씬 직관적인 분석이 가능해집니다.
실무 팁: 매핑 파라미터에서 '동적 객체 제거(Moving Object Removal)' 기능을 켜면 스캔 중 지나간 사람이나 차량을 자동으로 제거할 수 있습니다. 깔끔한 데이터 정리에 필수적인 기능입니다.
측정 기능으로 현장 데이터 추출
기본 측정 도구
거리 측정: 시작점과 끝점을 클릭하면 정확한 거리가 표시됩니다. 도로 폭, 건물 길이 등을 즉시 확인할 수 있습니다.

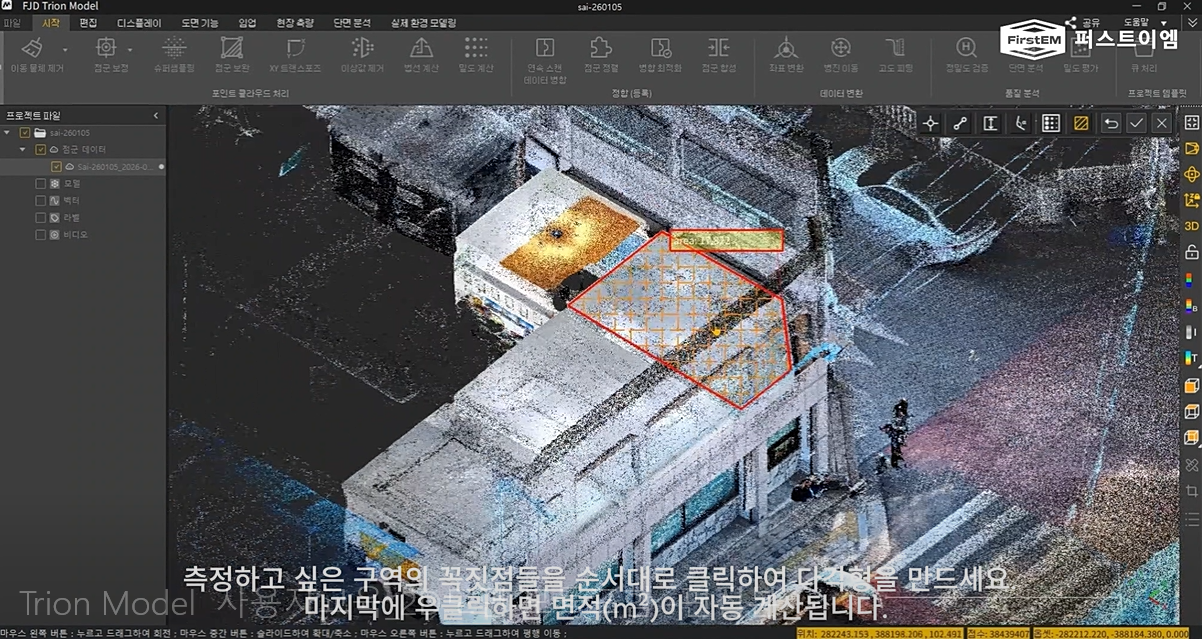

면적 측정: 바닥이나 지붕의 면적을 구할 때 유용합니다. 측정 도구에서 '면적'을 선택하고, 구역의 꼭짓점들을 순서대로 클릭하여 다각형을 만든 후 우클릭하면 면적(m²)이 자동 계산됩니다.
각도 측정: 건물의 각도나 경사도 측정도 가능합니다.
클리핑 박스로 데이터 관리
건물 내부를 보고 싶거나 불필요한 부분을 숨기고 싶다면 '클리핑 박스(Clipping Box)' 기능을 사용하세요. 박스의 화살표를 드래그하여 범위를 조절하면 박스 내부의 데이터만 남기고 나머지는 숨겨집니다. 천장을 걷어내고 바닥 평면을 볼 때 아주 편리합니다.
특정 부분만 완전히 잘라내서 저장하려면 '다각형 선택(Polygon)' 도구를 이용합니다. 원하는 영역을 마우스로 지정한 뒤 '영역 내부 유지(Keep Inside)' 또는 '외부 제거'를 선택하여 데이터를 깔끔하게 정리할 수 있습니다.
핵심! 도면 작성(Vector Drawing) 단계
이제 가장 중요한 단계입니다. 상단 메뉴에서 '드로잉(Drawing)' 탭으로 이동하세요.
슬라이스 기능으로 2D 도면 생성
2D 도면을 그리기 위해 '슬라이스(Slice)' 기능을 사용해 단면을 만듭니다. 윤곽선이 자동으로 생성되며, 작업 완료 후 DWG, DXF 포맷으로 저장할 수 있습니다.

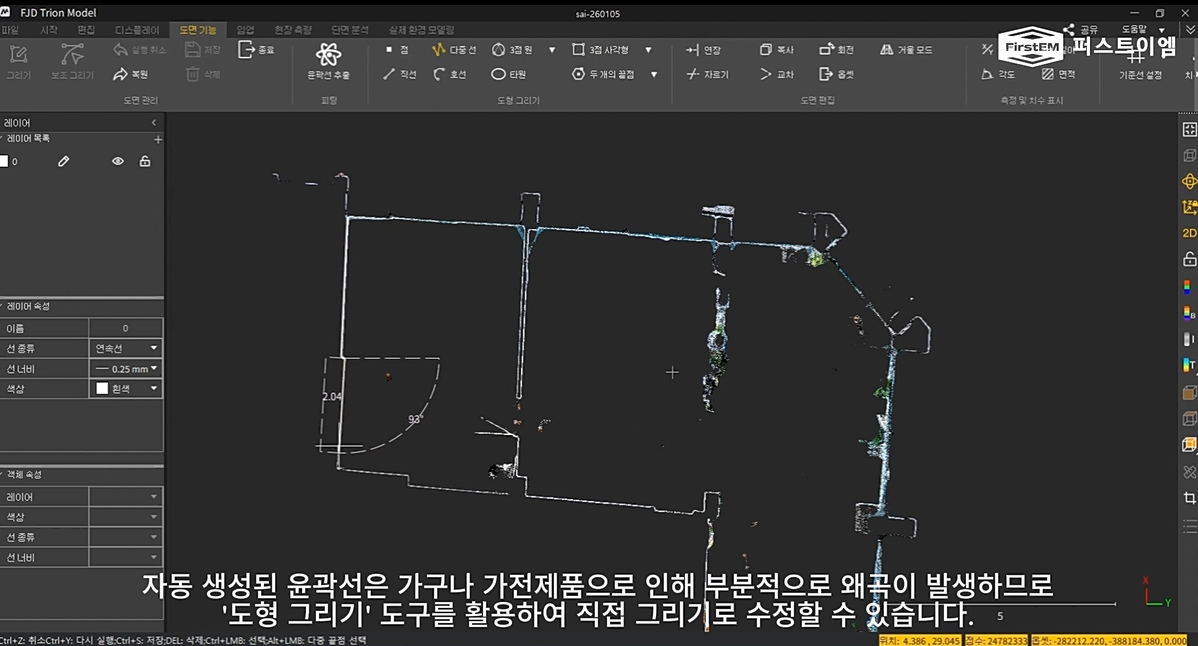

주의사항: 자동 생성된 윤곽선은 가구나 가전제품으로 인해 부분적으로 왜곡이 발생할 수 있습니다. 이럴 때는 '도형 그리기' 도구를 활용하여 직접 수정하세요.
객체 스냅으로 정확도 높이기
점을 찍을 때 '객체 스냅(Object Snap)' 기능을 켜두면 포인트 클라우드의 모서리에 정확하게 붙어 그리기가 훨씬 쉬워집니다.
직선뿐만 아니라 '직사각형(Rectangle)', '원(Circle)' 도구를 사용하여 맨홀이나 기둥 같은 지형지물도 쉽게 그릴 수 있습니다.
Trion Model SW에서 2D도면 사용법 동영상
| https://www.youtube.com/watch?v=KzCe8qUpLRQ&t=364s |
웹 공유로 협업 효율 극대화
FJD Trion Explorer 기능을 활용하면 포인트 클라우드를 웹 공유할 수 있습니다. 외부에서 태블릿, PC 등 브라우저만 있으면 어디서든 데이터를 확인할 수 있습니다.

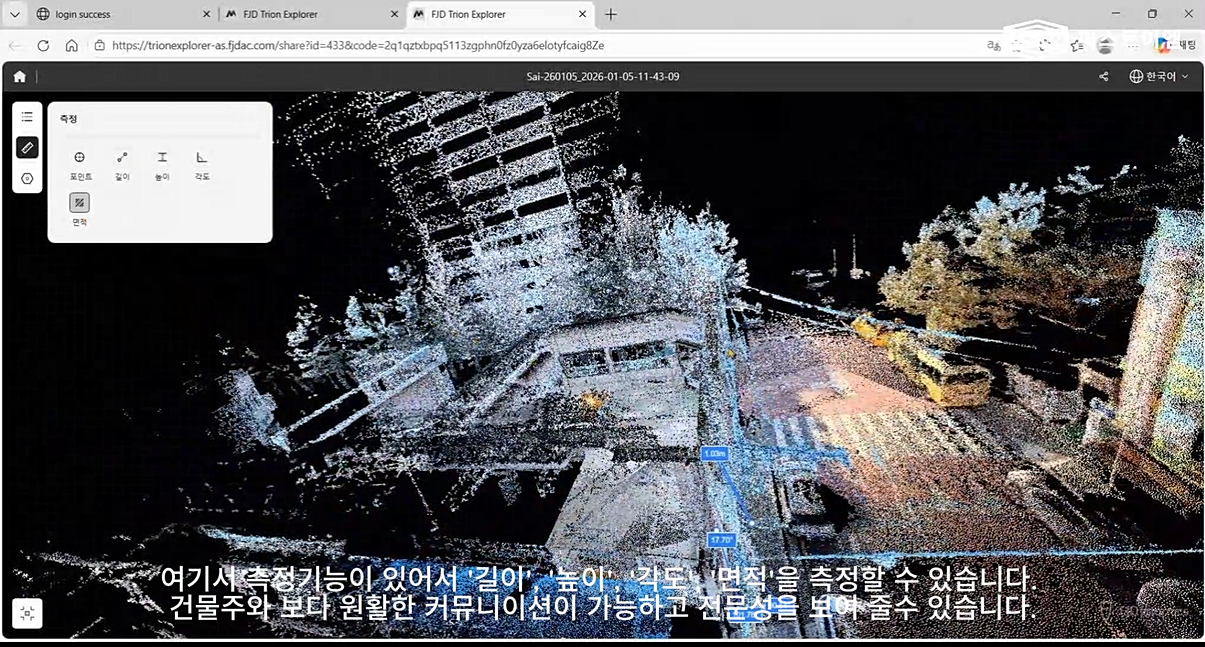

웹 뷰어에서도 '길이', '높이', '각도', '면적' 측정이 모두 가능합니다. 건물주나 협력업체와 원활한 커뮤니케이션이 가능하고, 전문성을 효과적으로 보여줄 수 있는 방법입니다.
투시 기능으로 숨겨진 부분까지
디스플레이 탭의 투시 기능을 활용하면 시야에 가려진 내부 모습까지 볼 수 있습니다. 복잡한 구조물이나 다층 건물 분석에 매우 유용합니다.
다양한 뷰 모드로 분석 강화
화면 우측 하단의 '뷰 메뉴'에서 좌측, 측면, 우측, 하단 보기 등 다양한 모드로 뷰를 변경할 수 있습니다. 또한 각도로 뷰를 조절할 수 있어 원하는 관점에서 데이터를 분석할 수 있습니다.
디스플레이 탭에서는 'RGB', '고도', '시간' 등 다양한 관점으로 분석을 지원합니다.
