휴머노이드 로봇 개발에 3D 라이다스캐너가 필요한 이유, Sim-to-Real 문제 해결과 개발 단계별 활용



로봇이 시뮬레이션에서는 잘 걷는데, 현실에서 넘어지는 이유

휴머노이드 로봇 개발팀이라면 한 번쯤 이런 상황을 겪었을 것이다. Isaac Sim에서 수천 번의 강화학습을 거쳐 완벽하게 걷던 로봇이, 실제 사무실에 투입되자마자 문턱에 걸려 넘어지거나 벽과의 거리를 오판하여 충돌하는 현상. 이것이 로봇 AI 분야에서 가장 잘 알려진 난제 중 하나인 Sim-to-Real Gap(가상-현실 격차) 문제다.



이 문제의 핵심 원인은 단순하다. 시뮬레이션 환경이 현실과 다르기 때문이다. CAD로 모델링한 가상 공간에는 공장 바닥의 미세한 굴곡, 벽의 불규칙한 마감, 적재물의 실제 위치 같은 현실 요소가 빠져 있다. 벽 위치가 5cm만 달라도 경로 계획이 틀어지고, 바닥 경사가 반영되지 않으면 로봇은 현장에서 균형을 잃는다.



이 글에서는 로봇 개발 과정에서 3D 라이다 스캐너가 어떤 역할을 하는지, 기존 2D LiDAR 방식과 비교하여 어떤 차이가 있는지, 그리고 개발 단계별로 어떻게 활용하는 것이 효과적인지를 기술적 관점에서 분석한다.



기존 2D LiDAR 매핑의 구조적 한계

현재 대부분의 서비스 로봇과 자율주행 로봇은 단일 라인 2D LiDAR를 탑재하여 환경 매핑을 수행한다. 이 방식은 로봇 본체 기준으로 약 0.3m 높이의 수평면만 스캔하기 때문에, 태생적으로 다음과 같은 한계를 가진다.

높이 정보 부재

2D LiDAR는 한 평면만 스캔하므로, 스캔 높이 위에 존재하는 선반, 파이프, 돌출된 구조물은 맵에 반영되지 않는다. 로봇 상체가 이러한 구조물과 충돌하는 사고가 발생하는 근본 원인이다.

낮은 포인트 밀도

일반적인 2D LiDAR의 스캔 속도는 약 10,000 포인트/초 수준이다. 이 정도 밀도로는 의자 다리, 전선, 좁은 문턱 같은 소형 장애물을 놓칠 가능성이 높다.

매핑 시간과 인건비

2D LiDAR 기반 매핑은 로봇이 직접 공간을 느린 속도로 돌아다니며 스캔해야 한다. 2,000㎡ 규모의 공간을 매핑하는 데 15분 이상 소요되며, 이 과정에서 전문 기술자가 로봇을 수동 조작해야 하는 경우가 많다.



3D 라이다 스캐너가 로봇 개발에서 해결하는 것

3D 핸드헬드 라이다 스캐너는 2D LiDAR의 한계를 구조적으로 해결한다. 로봇에 탑재하는 센서가 아니라, 로봇이 동작할 환경을 사전에 정밀하게 스캔하여 디지털 트윈을 구축하는 도구로 활용된다는 점에서 접근 방식 자체가 다르다.

비교표: 로봇 내부 2D LiDAR vs 3D 라이다 스캐너

비교 항목로봇 내부 2D LiDAR3D 라이다 스캐너 (예: FJD Trion S2)

스캔 방식	0.3m 높이 고정 평면	360° × 270° 전방위 3D 스캔
스캔 속도	~10,000 pts/s	320,000~640,000 pts/s
치수 정확도	수 cm 이상	1~1.2cm
높이 정보	없음	완전한 3D 공간 정보
매핑 시간 (2,000㎡ 기준)	약 15분	약 3분
컬러 정보	없음	실시간 RGB 컬러 포인트 클라우드
출력 포맷	PGM 2D 맵	LAS, PLY, E57, OBJ, FBX, DXF 등

이 비교에서 주목할 지점은 단순히 정확도가 높다는 것이 아니라, 3D 라이다 스캔 데이터가 로봇 개발 전체 파이프라인에서 다양한 역할을 동시에 수행한다는 것이다.



로봇 개발 단계별 3D 라이다 스캐너 활용법

로봇 개발은 환경 데이터 수집 → 시뮬레이션 → 프로토타입 테스트 → 시험 운용 → 양산의 단계를 거친다. 각 단계에서 3D 라이다 스캐너가 수행하는 역할은 다르지만, 모두 동일한 스캔 데이터에서 출발한다.

개발 전단계: 정밀 3D 환경 맵 구축

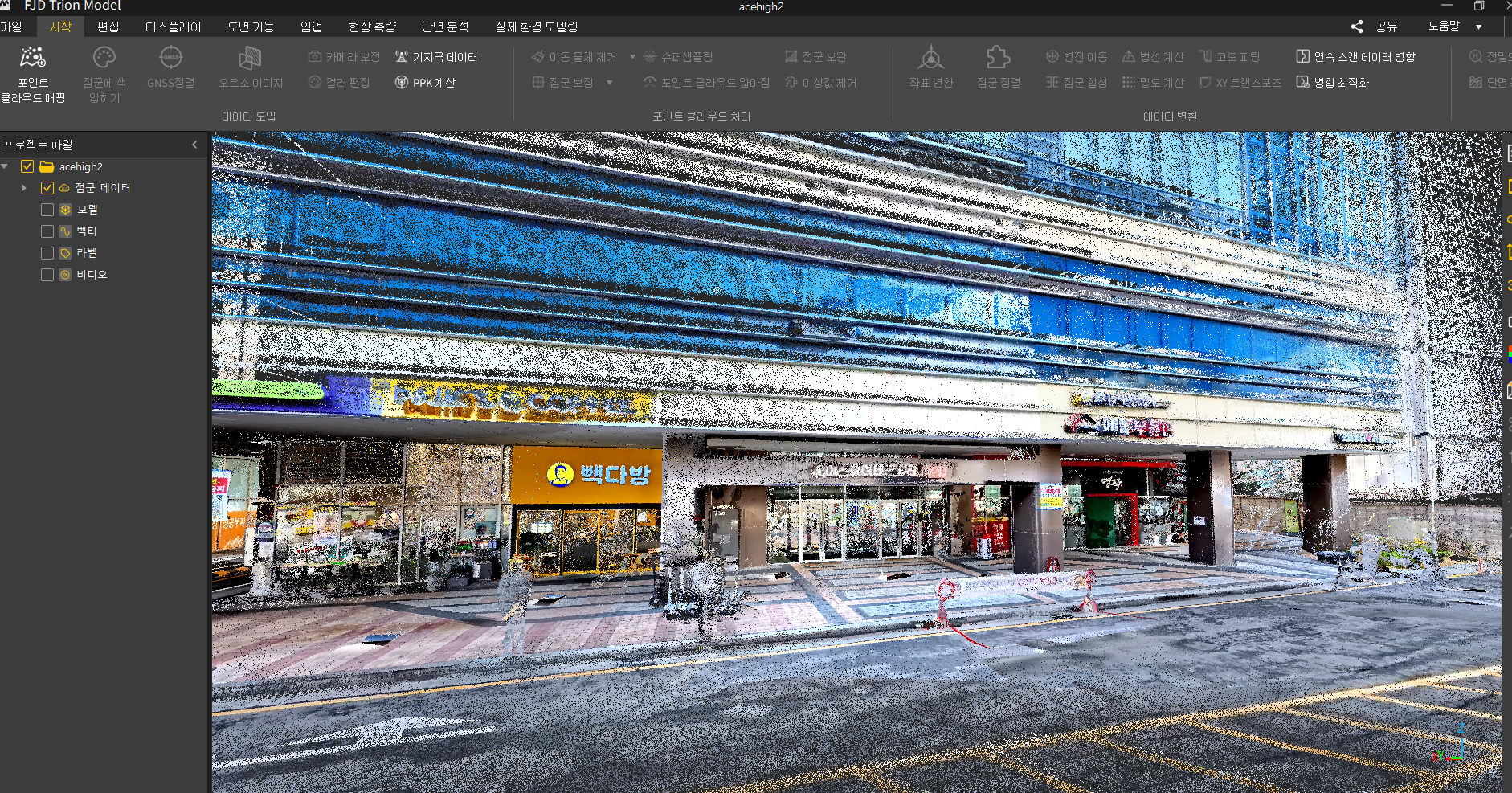

휴머노이드 로봇이 실제 환경에서 동작하려면 cm 단위의 정밀 3D 맵이 필요하다. 3D 라이다 스캐너로 사무실, 공장, 가정 등 대상 공간을 스캔하면, 후처리 소프트웨어(예: FJD Trion Model)에서 자동으로 포인트 클라우드 생성 → 노이즈 제거 → 지면/벽/천장 자동 분류가 수행된다.

이 데이터는 두 가지 방향으로 활용된다.

첫째, AI 학습 데이터로서의 활용이다.

포인트 클라우드는 포인트별 XYZ 좌표 + RGB 색상 + 반사강도(Intensity) + 분류(Classification) 정보를 포함한다. 이 데이터를 PointNet, PointNet++ 등 3D 딥러닝 모델의 학습 데이터로 직접 사용할 수 있으며, 시맨틱 라벨링 도구로 문, 의자, 테이블, 장애물 등 커스텀 클래스를 추가하여 로봇 동작에 특화된 학습 데이터셋을 구축할 수 있다.



동영상 링크: 로봇 학습데이터셋 포인트클라우드 분류





둘째, 디지털 트윈 환경 구축을 위한 기초 데이터로서의 활용이다.

포인트 클라우드에서 삼각분할(Triangulation)로 메쉬를 생성하고, OBJ/FBX 포맷으로 내보내면 Isaac Sim, Gazebo, Unreal Engine 등 시뮬레이터에 직접 임포트할 수 있다.

개발 초기: 시뮬레이션 환경을 현실과 동일하게 만들기

이 단계가 Sim-to-Real Gap 문제를 해결하는 핵심이다. CAD로 설계된 가상 환경 대신, 실제 환경을 라이다로 스캔한 데이터를 시뮬레이션 환경으로 사용하면 강화학습 성과가 크게 달라진다.



구체적으로 세 가지 유형의 디지털 트윈을 생성할 수 있다.

메쉬 기반 디지털 트윈: OBJ/FBX 파일을 Isaac Sim의 Asset Converter로 USD 변환하여 임포트한다. 로봇이 걷는 바닥, 충돌할 벽, 올라갈 계단의 물리적 형상이 현실과 동일하게 구현된다. Gazebo/ROS 환경에서는 PLY → MeshLab → STL/DAE 변환 → URDF/SDF 배치 경로를 따른다.



3D 가우시안 스플래팅(3DGS) 기반 디지털 트윈:  포토리얼리스틱한 환경이 필요한 경우, 가우시안 모델(.ply)을 생성하여 비전 탑재 로봇의 주행 환경을 구축한다. Unreal Engine이나 NVIDIA Cosmos와 연계하면 다양한 조명·날씨 조건의 합성 데이터를 생성할 수 있어, 로봇 비전 AI 학습용 데이터 증강에 효과적이다.

                                             링크 :  https://www.youtube.com/watch?v=YIuRCuCPDko

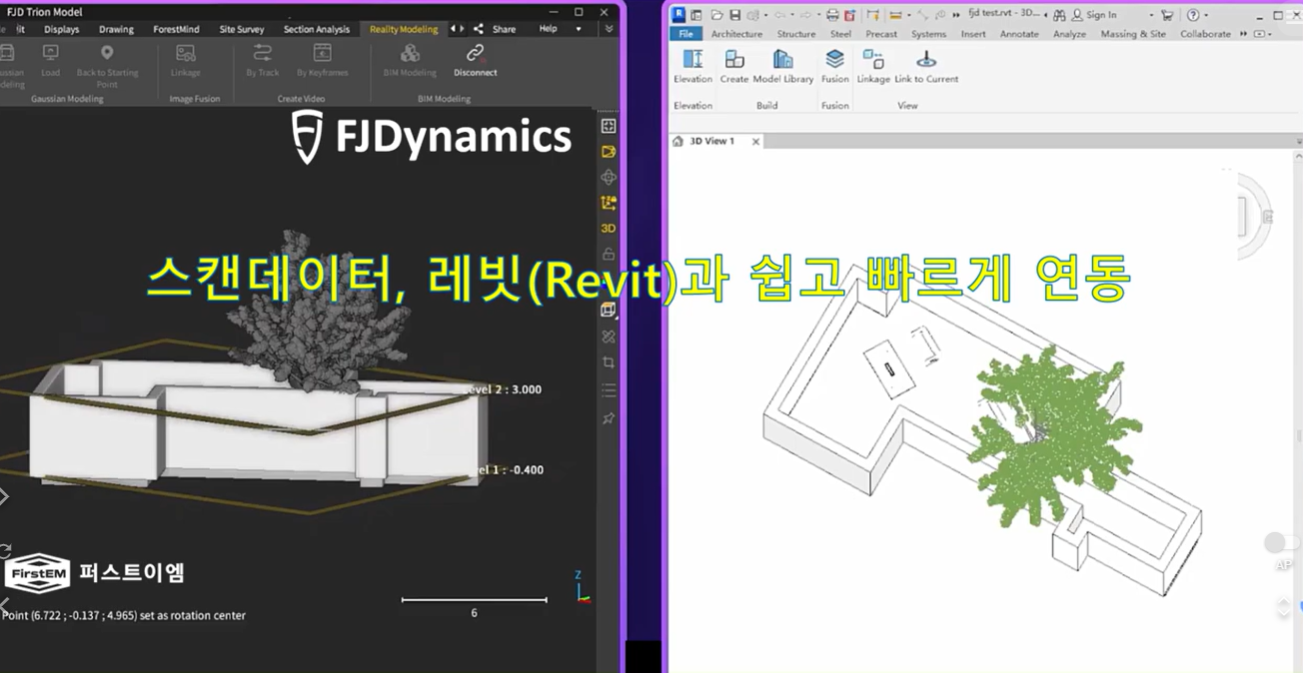

BIM 연동 구조화 디지털 트윈: 포인트 클라우드와 도면 데이터를 Revit으로 전송하여 벽, 바닥, 천장, 문, 창문 등의 BIM 오브젝트를 생성한다. 시뮬레이터에서 시맨틱 레이블이 붙은 구조화된 환경으로 활용되어, 로봇이 문·계단·벽 등을 구조적으로 이해하는 데 필요한 정보를 제공한다.

                                                   링크: https://www.youtube.com/watch?v=T25pbk5eJ10



프로토타입 단계: Ground Truth 기반 센서 검증

로봇에 탑재된 LiDAR, 깊이 카메라, IMU 등의 센서가 실제로 얼마나 정확한지를 검증하려면 기준 데이터(Ground Truth)가 필요하다. 3D 라이다 스캐너의 1.2cm 정확도, GNSS 좌표 정확도 3cm의 포인트 클라우드가 이 기준 역할을 수행한다.

검증 항목방법

위치 정밀도	라이다 스캐너 RTK 좌표 vs 로봇 SLAM 좌표 비교
장애물 인식	라이다 스캐너 분류 데이터 vs 로봇 인식 결과 비교
경로 편차	계획 경로 vs 실제 주행 경로 오버레이 분석
환경 정합도	시뮬레이션 환경 vs 실제 스캔 데이터 편차 측정

또한 스캔 데이터를 Occupancy Grid Map으로 변환하고 nav2 스타일 Costmap을 생성하여, 경로 계획 알고리즘을 실제 환경 데이터 위에서 사전 검증할 수 있다. 좁은 공간 통과 가능성, 최단 경로 탐색, 동적 장애물 회피 시나리오를 현실 데이터 기반으로 테스트하는 것이다.

시험 운용 단계: Sim-to-Real Gap 정량 분석

시험 운용 전후에 동일 환경을 재스캔하여 변화를 정량적으로 측정한다. 시뮬레이션 예측값과 실제 결과 간의 오차를 분석하여 알고리즘을 보정하는 피드백 루프를 구성하는 것이다.

물류 센터에서는 적재물 배치 변경을 감지하여 동적 경로 재계획을 지원하고, 건설 현장에서는 공정 진행에 따른 환경 변화를 추적하여 로봇 내비게이션 맵을 업데이트하는 용도로 활용된다.

양산 준비 단계: 표준화된 데이터 파이프라인 구축

여러 현장에 로봇을 대량 배포해야 하는 단계에서는, 현장별 스캔 데이터를 아카이빙하고 버전 관리하는 체계가 필요하다. 스캔 날짜 기반으로 환경 변화 이력을 추적하고, 매핑 리포트(Mapping Report)로 데이터 품질을 검증하며, 주기적 재스캔으로 맵을 업데이트하는 사이클을 운영한다.



NVIDIA 플랫폼과의 연동: 출력 포맷별 활용처

3D 라이다 스캐너의 데이터가 로봇 개발 생태계에서 활용되려면, 각 플랫폼이 요구하는 포맷으로 변환되어야 한다. 아래는 주요 출력 포맷과 NVIDIA 플랫폼에서의 활용처를 정리한 것이다.

출력 포맷NVIDIA 플랫폼 활용핵심 이유

OBJ	Isaac Sim / Isaac Lab	Asset Converter가 직접 USD 변환 지원, 텍스처 포함
STL	Isaac Sim / Isaac Lab	충돌 메쉬 표준, PhysX 물리 시뮬레이션 필수
PCD	Isaac ROS / Perceptor	PCL 네이티브, 변환 없이 PointCloud2 퍼블리시
Gaussian PLY	Cosmos	포토리얼리스틱 합성 데이터의 핵심 소스
LAS	Isaac ROS (변환 후)	분류 코드 포함 대규모 지형, Ground Truth
PLY	Cosmos / Isaac Sim	RGB 컬러 데이터, 비전 학습용
DXF	Jetson 배포	2D 내비게이션 맵, Geofencing

한 번의 스캔으로 위 포맷 대부분을 자동 생성할 수 있다는 점이 워크플로 효율 측면에서 핵심적이다. 기존에는 스캔 → 수작업 메쉬 변환 → 텍스처 → 최적화의 과정에 수 주가 걸렸으나, 자동화된 파이프라인으로는 당일 처리가 가능하다.

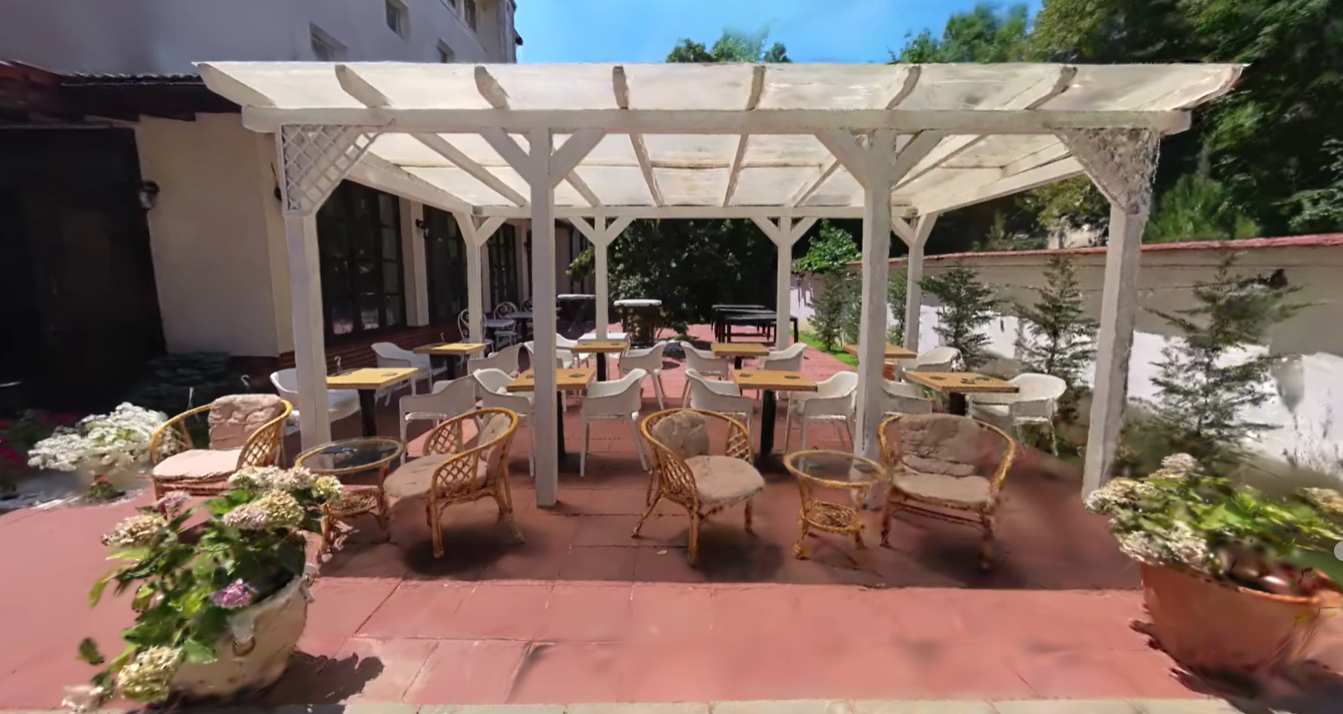

3D 가우시안 스플래팅 동영상

                                              링크:  https://www.youtube.com/watch?v=WVV7qCoXocY



결론: 로봇 개발 파이프라인에서 3D 라이다 스캐너의 위치

로봇 개발에서 3D 라이다 스캐너는 단순한 측량 장비가 아니다. 개발 전단계의 환경 맵 구축부터, 시뮬레이션용 디지털 트윈 생성, 프로토타입 센서 검증, 시험 운용 시 Sim-to-Real Gap 분석, 양산 단계의 표준화된 데이터 관리까지 — 로봇 개발 전 주기에 걸쳐 활용되는 인프라 도구다.



선택 가이드를 요약하면 다음과 같다.

"시뮬레이션에서는 잘 되는데 현실에서 실패한다" → 실제 환경 스캔 기반 디지털 트윈이 필요하다.

"로봇 센서 정확도를 객관적으로 검증하고 싶다" → 1cm급 Ground Truth 데이터가 필요하다.

"매핑 시간과 인건비를 줄이고 싶다" → 3D 라이다 스캐너 기반 고속 매핑이 답이다.

"여러 현장에 로봇을 배포해야 한다" → 표준화된 스캔 데이터 파이프라인이 필요하다.



결국, 로봇 개발의 속도와 품질은 로봇이 동작할 환경을 얼마나 정확하게 이해하고 있느냐에 달려 있다. 3D 라이다 스캐너는 그 이해의 정밀도를 결정하는 도구다.
